製品詳細

ジュビリーバンド
品　番 締付範囲 バンド巾 バンド厚さ
○○○ 9.5-12 9 0.762
M○○ 43420 9 0.762
○○ 13-20 9 0.762
○ 16-22 13 0.914
○ｘ 18-25 13 0.914
1A  22-30 13 0.914
１  25-35 13 0.914
1X 30-40 13 0.914
 2A 35-50 13 0.914
 2 40-55 13 0.914
2X  45-60 13 0.914
3 55-70 13 0.914
3X 60-80 13 0.914
4 70-90 13 0.914
4X 80-100 13 0.914
5 90-120 13 0.914
6 110-140 13 0.914
6X 130-150 13 0.914
7 135-165 13 0.914

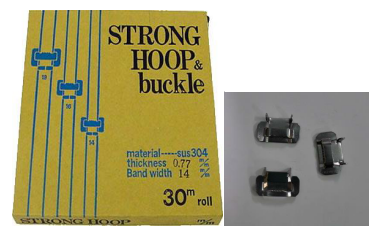

フープ寸法
幅 厚み 巻長さ
12.7mm（1/2） 0.77ｍｍ 30M
16ｍｍ（5/8） 0.77mm
 30M
19ｍ（3/4） 0.77mm
 30M
バックル寸法
幅 厚み
13mm（1/2用） 1.4ｍｍ
16ｍｍ（5/8用） 1.4ｍｍ
19ｍｍ（3/4用） 1.7ｍｍ

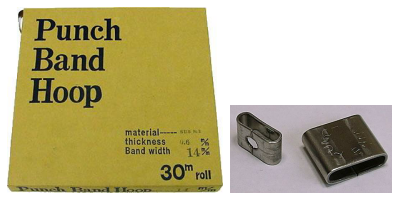

フープ寸法
品　名 厚み 巻長さ 材質
AA-1 0.5 30M 鉄
AA-2 0.6
 30M 鉄
AB-1 0.5
 30M SUS304
AB-2 0.6 31M SUS304
バックル寸法
品　名
AA-1 キャップ
AA-2 キャップ
AB-1 キャップ
AB-2 キャップ

鉄ワイヤークランプ（AK）
品　番 呼　称
サイズ　φ		 締め付け範囲φ 使　用
ボルト		 線　径 品　番 呼　称
サイズ　φ		 締め付け範囲φ 使　用
ボルト		 線　径
最小 最大 最小 最大
AK-1006 6 4 6 3×15 1.0 AK-1053 53 48 53 6×50 2.3
AK-1007 7 5 7 3×15 1.0 AK-1055 55 50 55 6×50 2.3
AK-1008 8 6 8 3×15 1.0 AK-1058 58 53 58 6×50 2.3
AK-1009 9 7 9 3×15 1.0 AK-1060 60 55 60 6×50 2.3
AK-1010 10 8 10 4×20 1.2 AK-1065 65 60 65 6×50 2.3
AK-1012 12 10 12 4×20 1.2 AK-1068 68 63 68 6×50 2.3
AK-1013 13 11 13 4×20 1.2 AK-1070 70 65 70 6×50 2.3
AK-1014 14 12 14 4×20 1.2 AK-1073 73 67 73 6×50 2.3
AK-1015 15 13 15 6×30 2.0 AK-1075 75 69 75 6×50 2.3
AK-1016 16 14 16 6×30 2.0 AK-1080 80 73 80 6×50 2.3
AK-1017 17 15 17 6×30 2.0 AK-1085 85 77 85 6×50 2.3
AK-1018 18 16 18 6×30 2.0 AK-1090 90 83 90 6×50 2.3
AK-1019 19 16 19 6×30 2.0 AK-1095 95 88 95 6×50 2.3
AK-1020 20 17 20 6×30 2.0 AK-1100 100 90 100 6×60 2.3
AK-1021 21 18 21 6×30 2.0 AK-1105 105 95 105 6×60 2.3
AK-1022 22 19 22 6×30 2.0 AK-1110 110 100 110 6×60 2.3
AK-1023 23 20 23 6×30 2.0 AK-1115 115 105 115 6×60 2.3
AK-1024 24 21 24 6×30 2.0 AK-1120 120 110 120 6×60 2.3
AK-1025 25 22 25 6×30 2.0 AK-1125 125 115 125 6×60 2.3
AK-1028 28 25 28 6×30 2.0 AK-1130 130 120 130 6×60 2.3
AK-1030 30 27 30 6×30 2.0 AK-1135 135 125 135 6×60 2.3
AK-1032 32 29 32 6×40 2.3 AK-1140 140 130 140 6×60 2.3
AK-1035 35 32 35 6×40 2.3 AK-1150 150 140 150 6×60 2.3
AK-1038 38 35 38 6×40 2.3 AK-1160 160 150 160 6×60 2.3
AK-1040 40 37 40 6×40 2.3 AK-1165 165 155 165 6×60 2.3
AK-1042 42 38 42 6×40 2.3 AK-1175 175 165 175 6×60 2.3
AK-1045 45 40 45 6×40 2.3 AK-1190 190 180 190 6×60 2.3
AK-1048 48 43 48 6×40 2.3 AK-1200 200 190 200 6×60 2.3
AK-1050 50 45 50 6×40 2.3

ステンレスワイヤークランプ（SU）
品　番 呼　称
サイズ　φ		 締め付け範囲φ 使　用
ボルト		 線　径 品　番 呼　称
サイズ　φ		 締め付け範囲φ 使　用
ボルト		 線　径
最小 最大 最小 最大
SU-1006 6 5 6 4×15 1.2 SU-1053 53 46 53 6×40 2.3
SU-1007 7 6 7 4×15 1.2 SU-1055 55 48 55 6×40 2.3
SU-1008 8 7 8 4×15 1.2 SU-1058 58 49 58 6×50 2.3
SU-1009 9 7 9 3×15 1.2 SU-1060 60 55 60 6×50 2.3
SU-1010 10 8 10 4×20 1.2 SU-1065 65 60 65 6×50 2.3
SU-1011 11 9 11 4×20 1.2 SU-1068 68 63 68 6×50 2.3
SU-1012 12 10 12 4×20 1.2 SU-1070 70 65 70 6×50 2.3
SU-1013 13 11 13 4×20 1.2 SU-1073 73 68 73 6×50 2.3
SU-1014 14 12 14 4×20 1.4 SU-1075 75 70 75 6×50 2.3
SU-1015 15 12 15 6×30 2.0 SU-1080 80 75 80 6×50 2.3
SU-1016 16 13 16 6×30 2.0 SU-1085 85 80 85 6×50 2.3
SU-1017 17 14 17 6×30 2.0 SU-1090 90 85 90 6×50 2.3
SU-1018 18 15 18 6×30 2.0 SU-1095 95 90 95 6×50 2.3
SU-1019 19 16 19 6×30 2.0 SU-1100 100 90 100 6×60 2.3
SU-1020 20 17 20 6×30 2.0 SU-1105 105 95 105 6×60 2.3
SU-1021 21 18 21 6×30 2.0 SU-1110 110 100 110 6×60 2.3
SU-1022 22 19 22 6×30 2.0 SU-1115 115 105 115 6×60 2.3
SU-1023 23 20 23 6×30 2.0 SU-1120 120 110 120 6×60 2.3
SU-1024 24 21 24 6×30 2.0 SU-1125 125 115 125 6×60 2.3
SU-1025 25 22 25 6×30 2.0 SU-1130 130 120 130 6×60 2.3
SU-1026 26 23 26 6×30 2.0 SU-1135 135 125 135 6×60 2.3
SU-1028 28 25 28 6×30 2.0 SU-1140 140 130 140 6×60 2.3
SU-1030 30 27 30 6×30 2.0 SU-1145 145 135 145 6×60 2.3
SU-1032 32 28 32 6×40 2.3 SU-1150 150 140 150 6×60 2.3
SU-1038 38 34 38 6×40 2.3 SU-1160 160 150 160 6×60 2.3
SU-1040 40 36 40 6×40 2.3 SU-1170 170 160 170 6×60 2.3
SU-1045 45 41 45 6×40 2.3 SU-1180 180 170 180 6×60 2.3
SU-1048 48 44 48 6×40 2.3 SU-1190 190 180 190 6×60 2.3
SU-1050 50 46 50 6×40 2.3 SU-1200 200 190 200 6×60 2.3


立て締めクランプ（AL）
品　番 サイズ　φ 締付範囲
最小 最大
AL-1016 16 13 18
AL-1019 19 16 22
※AL-1025 25 22 27

※製造中止品のため、在庫が切れ次第取扱い不可になります。


3FNジョイント
品　番 サイズ テーパーフランジ テーパーコア パッキン
Ar Br t D1 D2 C 外径 内径 厚
NP-1012 1/2 33 13 9 15 13 35 不　　要
NP-1019 3/4 37 16 9 21 18 40
NP-1025 1" 43 19 9 28 25 50
NP-1032 1 1/4 48 23 10 32 35 28 55 33 3
NP-1038 1 1/2 50 26 11 38 41 35 60 38 3
NP-1050 2" 67 32 15 50 48 35 66 48 5
NP-1065 2 1/2 78 38 17 64 62 45 81 62 5
NP-1075 3" 88 45 18 76 73 35 98 75 5
NP-1100 4" 101 58 20 97 100 42 120 97 6
NP-1125 5" 116 71 20 121 124 42 148 120 6
NP-1150 6" 132 83 22 145 148 45 174 148 7

3FNジョイント
品　番 サイズ コアー付ネジフランジ パッキン
Ar G C D1 D2 A B t
NG-1012 1/2 33 1/2 9 15 13 35 不要 不要
NG-1019 3/4 37 3/4 9 21 18 40 不要 不要
NG-1025 1" 43 1" 9 28 25 50 不要 不要
NG-1032 1 1/4 48 1 1/4 10 32 35 28 55 33
NG-1038 1 1/2 50 1 1/2 11 38 41 35 60 38

3FNジョイント
品　番 サイズ テーパーフランジ ネジフランジ テーパーコア パッキン
Ar Br t Ar G t D1 D2 C 外径 内径 厚
NG-1050 2" 33 13 9 15 13 35 35 35 35 66 45 5
NG-1065 2 1/2 37 16 9 21 18 40 40 40 40 81 59 5
NG-1075 3" 43 19 9 28 25 50 50 50 50 98 74 5
NG-1100 4" 48 23 10 32 35 28 55 33 3 120 94 6
NG-1125 5" 50 26 11 38 41 35 60 38 3 148 114 6
NG-1150 6" 67 32 15 50 48 35 66 48 5 174 136 7

①製品改良の為、仕様・外観を予告なく変更することがあります。 この変更によって生じる損害については、当社はその責任を負いかねますので予めご了承ください。
②ご支給金具を当社にてアセンブリした製品についての金具部分に係る自己の場合、当社はその責任を負いかねますので予めご了承ください。
③実使用を得た製品の修理、交換の場合、修理し再出荷した製品については未使用品と同等の品質を保証するものではありません。修理品に係る自己の場合当社はその責任を負いかねますので予めご了承ください。
