製品詳細

■サイズ

サイクロン（CY2H)
品　番 呼サイズ 締付範囲 フープ
最大径 最小径 板厚 × 幅
CY2H-16 16 19 （8) 0.6t × 9mm幅
CY2H-19 19 22 (10)
CY2H-25 25 27 15
CY2H-32 32 34 22
CY2H-38 38 40 28
CY2H-45A 45 47 35
CY2H-45B 45 47 35 0.8t × 13mm幅
CY2H-50 50 53 38
CY2H-55 55 58 43
CY2H-65 65 68 53
CY2H-75 75 78 63
CY2H-85 85 88 73
CY2H-90 90 93 78

■材　質

番　号 部品名称 材　　質
① フープ ステンレス（SUS-304）
② ハウジング ステンレス（SUS-304）
③ スクリュー ステンレス（SUS-304）
④ ハンドル ステンレス（SUS-304）

※手締め用に設計しておりますので工具等では締め付けないでください。
　またハンドル部はカシメのみで圧着しております。抜ける虞がありますので、故意に引っ張ったり
　しないでください。

■サイズ

サイクロン（CYH）
品　番 呼サイズ 締付範囲 フープ
（Φ） 最大径 最小径 板厚 × 幅
CYH-16 16 19 （8) 0.6t × 9mm幅
CYH-19 19 22 (10)
CYH-25 25 27 15
CYH-32 32 34 22
CYH-38 38 40 28
CYH-45 45 47 35
CYH-50 50 52 40
CYH-65 65 67 55

■材　質

番　号 部品名称 材　　質
① フープ ステンレス（SUS-430）
② ハウジング ステンレス（SUS-430）
③ スクリュー スチール（三価クロメート処理）
④ ハンドル 樹脂（POM）黄色

※手締め用に設計しておりますので工具等では締め付けないでください。
　またハンドル部は圧入式ですので、故意に引っ張ったりしないでください。


サイクロン CY-1
品　番 呼サイズ　φ 締付範囲φ フープ
板厚×幅		 スクリュー形状 適正締付
トルク
最大径 最小径
CY-1016 16 19 （8） 0.6t
×
9mm幅		 六角
7mmHEX
マイナス		 2.5N・m
～
3.5N・m
CY-1019 19 22 （10）
CY-1025 25 27 15
CY-1032 32 34 22
CY-1038 38 40 28
CY-1045 45 47 35
CY-1050 50 53 38 0.8t
×
13mm幅		 六角
8mmHEX
マイナス		 5N・m
～
6N・m
CY-1055 55 58 43
CY-1065 65 68 53
CY-1075 75 78 63
CY-1085 85 88 73
CY-1090 90 93 78
CY-1100 100 103 88
CY-1110 110 113 98
CY-1115 115 118 85
CY-1125 125 128 95
CY-1130 130 133 100 六角
8mmHEX
プラス		 4N・m
～
5N・m
CY-1140 140 143 110
CY-1150 150 155 120
CY-1165 165 170 135
CY-1180 180 185 150
CY-1190 190 195 160
CY-1200 200 205 170
CY-1215 215 220 185
CY-1225 225 230 195
CY-1240 240 245 210
CY-1250 250 255 220 3N・m
～
4N・m
CY-1265 265 270 235
CY-1280 280 285 250
CY-1300 300 305 270
CY-1315 315 320 285
CY-1330 330 335 300

※CY-1115以上のサイズについても受注生産にてマイナスネジ仕様も対応可能です。
※φ500を締め付けるサイズまで在庫ございます。お問い合わせください。


サイクロン CY-2
品　番 呼サイズ　φ 締付範囲φ フープ
板厚×幅		 スクリュー形状 適正締付
トルク
最大径 最小径
CY-2016 16 19 （8） 0.6t
×
9mm幅		 六角
7mmHEX
マイナス		 2.5N・m
～
3.5N・m
CY-2019 19 22 （10）
CY-2025 25 27 15
CY-2032 32 34 22
CY-2038 38 40 28
CY-2045 45 47 35
CY-2050 50 53 38 0.8t
×
13mm幅		 六角
8mmHEX
マイナス		 5N・m
～
6N・m
CY-2055 55 58 43
CY-2065 65 68 53
CY-2075 75 78 63
CY-2085 85 88 73
CY-2090 90 93 78
CY-2100 100 103 88
CY-2110 110 113 98
CY-2115 115 118 85
CY-2125 125 128 95
CY-2130 130 133 100
CY-2140 140 143 110
CY-2150 150 155 120
CY-2165 165 170 135
CY-2180 180 185 150
CY-2190 190 195 160
CY-2200 200 205 170
CY-2215 215 220 185
CY-2225 225 230 195
CY-2240 240 245 210
CY-2250 250 255 220
CY-2260 260 265 230
CY-2280 280 285 250
CY-2300 300 305 270

※φ500を締め付けるサイズまで在庫ございます。お問い合わせください。

■サイズ

低圧クランプ（AD）
品　番 呼サイズ 締付範囲 ボルト フープ
最小径 最大径 板厚 板幅
AD-1012 12 11 13 M5×15 0.8t 14mm
AD-1015 15 14 16 M5×15 0.8t 14mm
AD-1017 17 16 18 M5×20 0.8t 14mm
AD-1019 19 18 20 M5×20 0.8t 14mm
AD-1022 22 21 23 M5×20 0.8t 14mm
AD-1025 25 23 26 M5×25 0.8t 14mm
AD-1028 28 25 28 M5×25 0.8t 14mm
AD-1032 32 30 33 M5×30 0.8t 14mm
AD-1034 34 31 34 M5×25 0.8t 14mm
AD-1036 36 33 36 M5×25 0.8t 14mm

■材　質

部品名称 材　　質 表面処理
フープ 鉄製（SPCC) ユニクロ処理
ボルト 鉄製（SWCH）/丸プラス（M5) ユニクロ処理
ナット 鉄製（SPCC）/板ナット（M5) ユニクロ処理

■サイズ

中圧クランプ（AE）
品　番 呼サイズ 締付範囲(Φmm） ボルト フープ
（Φ） 最小径 最大径 板厚 板幅
AE-1015 15 13 16 M6×25 0.8t 14mm
AE-1019 19 16 19 M6×25 0.8t 14mm
AE-1022 22 19 22 M6×30 0.8t 14mm
AE-1025 25 22 25 M6×30 0.8t 14mm
AE-1028 28 25 28 M6×30 0.8t 14mm
AE-1032 32 29 32 M6×30 0.8t 14mm
AE-1035 35 32 35 M6×30 0.8t 14mm
AE-1038 38 35 38 M6×30 0.8t 14mm
AE-1041 41 38 41 M6×30 0.8t 14mm
AE-1045 45 41 45 M6×30 0.8t 14mm
AE-1050 50 45 50 M6×35 0.8t 14mm
AE-1057 57 52 57 M6×35 0.8t 14mm
AE-2065 65 60 65 M6×40 0.6t 13mm
AE-2070 70 65 70 M6×40 0.6t 13mm
AE-2075 75 70 75 M6×40 0.6t 13mm
AE-2080 80 75 80 M6×40 0.6t 13mm
AE-2085 85 80 85 M6×40 0.6t 13mm
AE-2090 90 85 90 M6×40 0.6t 13mm

■材　質

部品名称 材　　質
フープ Φ15～57：鉄製（SPCC) Φ65～：ステンレス製（SUS430)
0.8ｔ×14mm幅 0.6ｔ×13mm幅
* クロメート処理
ボルト 鉄製（SWCH）/丸プラス（M6) * クロメート処理
ナット 鉄製（SWCH）/六角（M6) * クロメート処理

■サイズ

ステンダイヤクランプ（AND）
品　　番 呼称寸法φ 締付範囲φ トルク kg-cm
ステンダイヤ AND-8 19 13-23 50
ステンダイヤ AND-10 25 15-27 50
ステンダイヤ AND-12 32 20-35 50
ステンダイヤ AND-20 38 27-45 50
ステンダイヤ AND-24 45 27-50 50
ステンダイヤ AND-28 50 35-58 50
ステンダイヤ AND-36 65 47-70 50
ステンダイヤ AND-40 70 57-76 50
ステンダイヤ AND-44 75 61-84 50
ステンダイヤ AND-52 90 73-95 50
ステンダイヤ AND-56 95 80-100 50
ステンダイヤ AND-60 100 85-107 50
ステンダイヤ AND-64 115 95-115 50
ステンダイヤ AND-72 125 105-125 50
ステンダイヤ AND-80 140 120-140 50
ステンダイヤ AND-88 150 130-150 50
ステンダイヤ AND-96 165 120-165 50
ステンダイヤ AND-104 175 130-175 50
ステンダイヤ AND-112 185 140-185 50
ステンダイヤ AND-115 190 145-190 50
ステンダイヤ AND-120 200 155-200 50
ステンダイヤ AND-128 215 170-215 50
ステンダイヤ AND-152 250 205-250 50

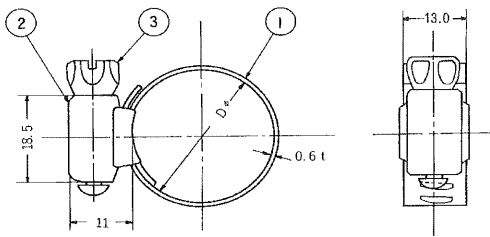

■材　質

①バンドステンレス SUS316
　巾 13mm　　厚 0.6mm
②ハウジングステンレス SUS316
③ネジステンレス SUS316
　六角対辺 10mm


受注製作品

①製品改良の為、仕様・外観を予告なく変更することがあります。 この変更によって生じる損害については、当社はその責任を負いかねますので予めご了承ください。
②ご支給金具を当社にてアセンブリした製品についての金具部分に係る自己の場合、当社はその責任を負いかねますので予めご了承ください。
③実使用を得た製品の修理、交換の場合、修理し再出荷した製品については未使用品と同等の品質を保証するものではありません。修理品に係る自己の場合当社はその責任を負いかねますので予めご了承ください。
